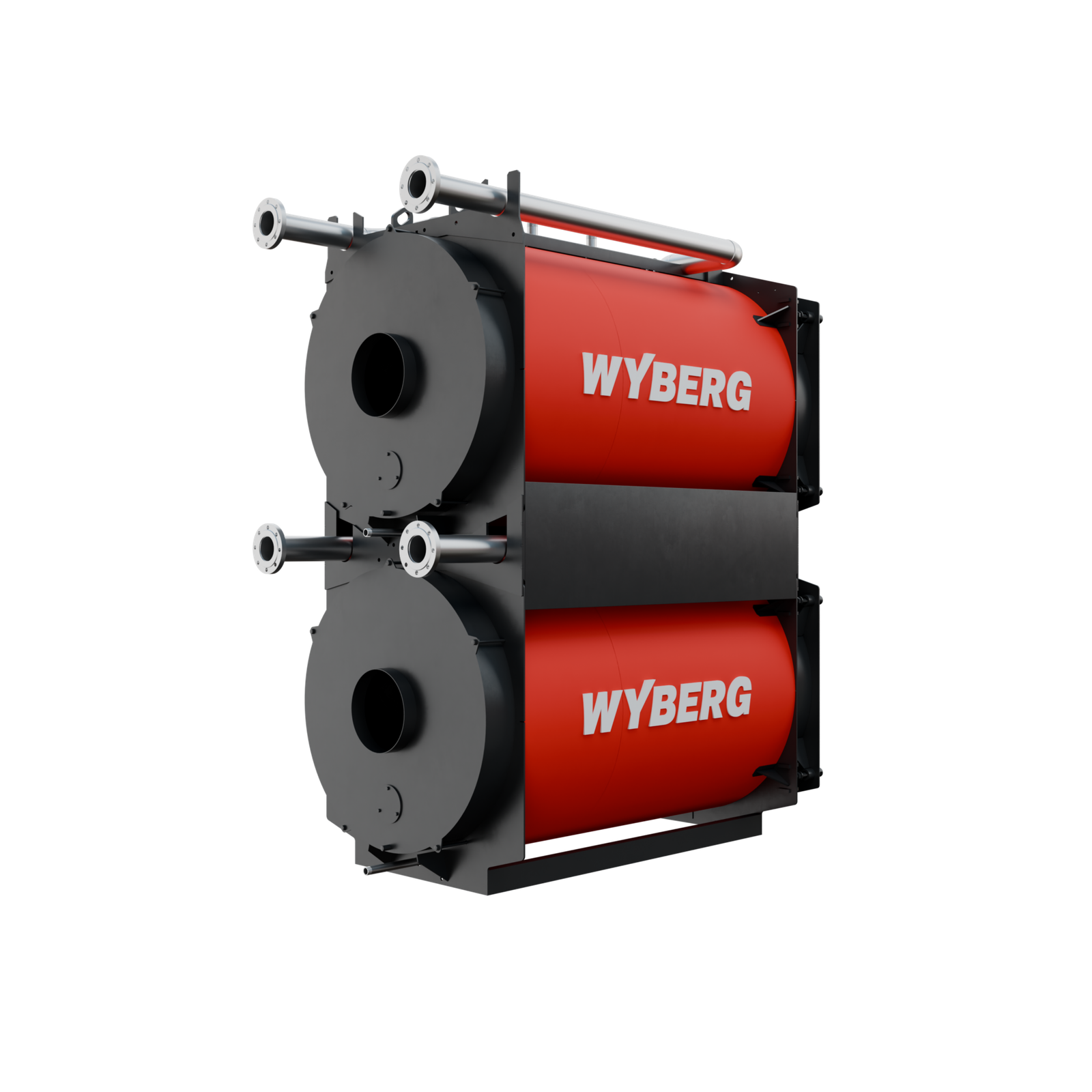

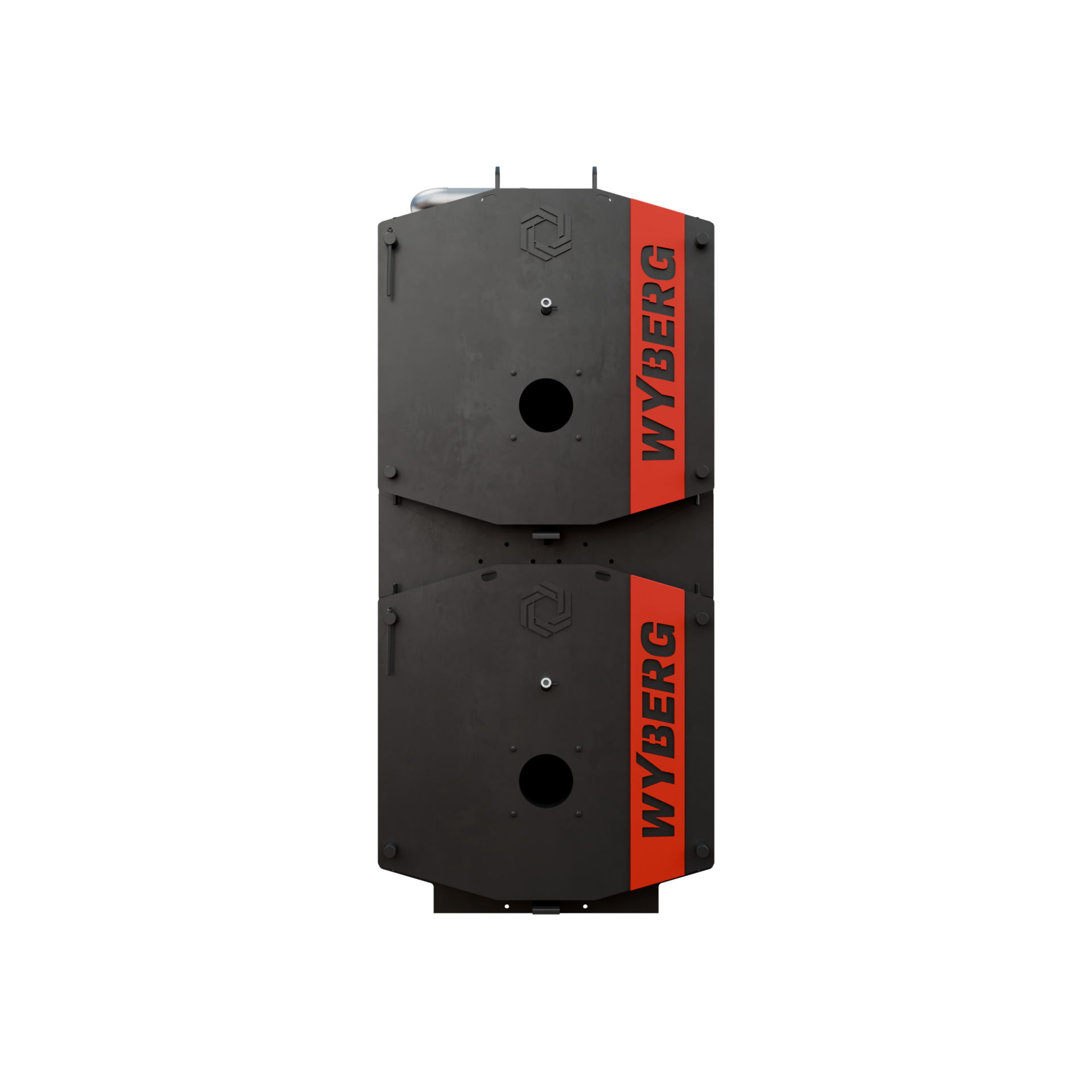

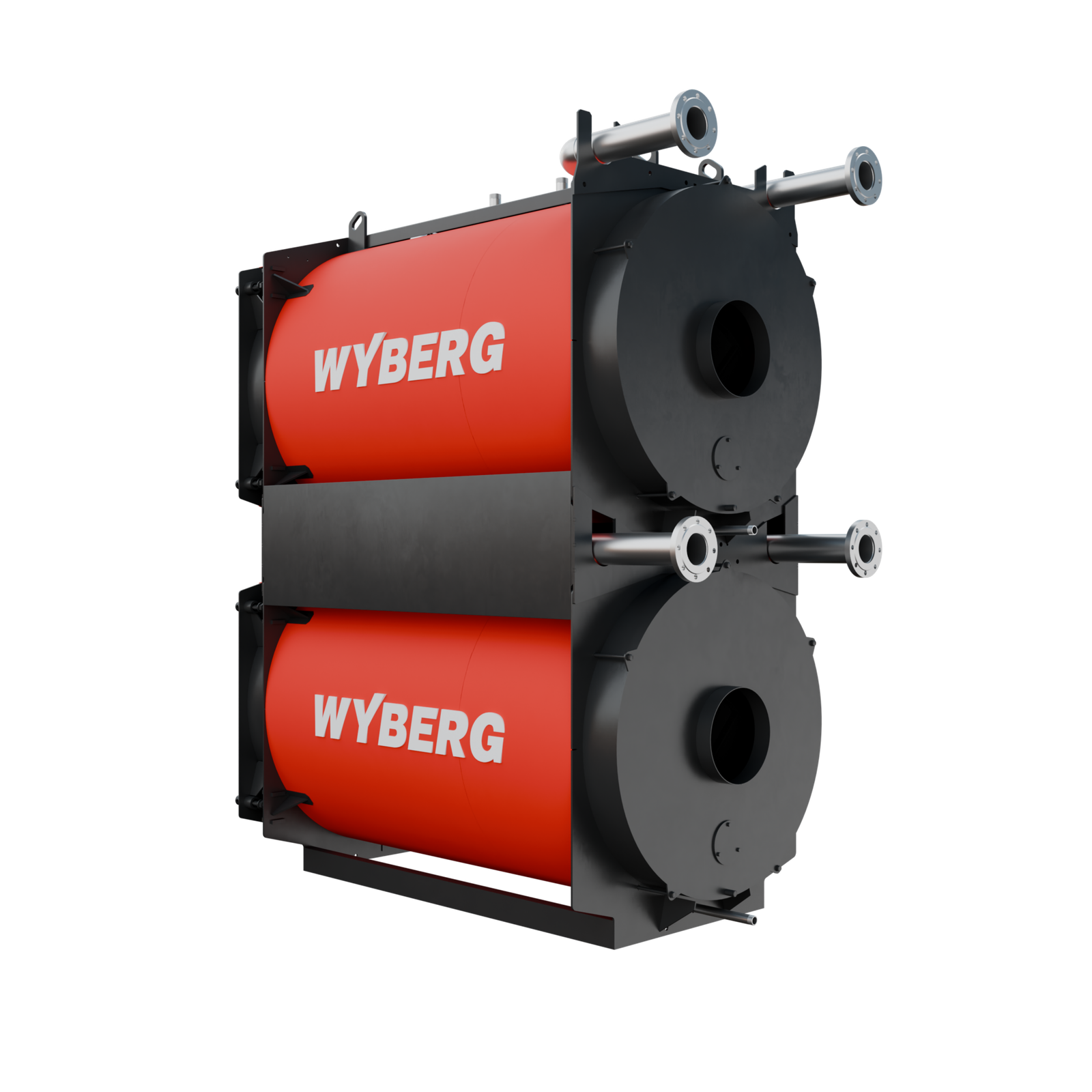

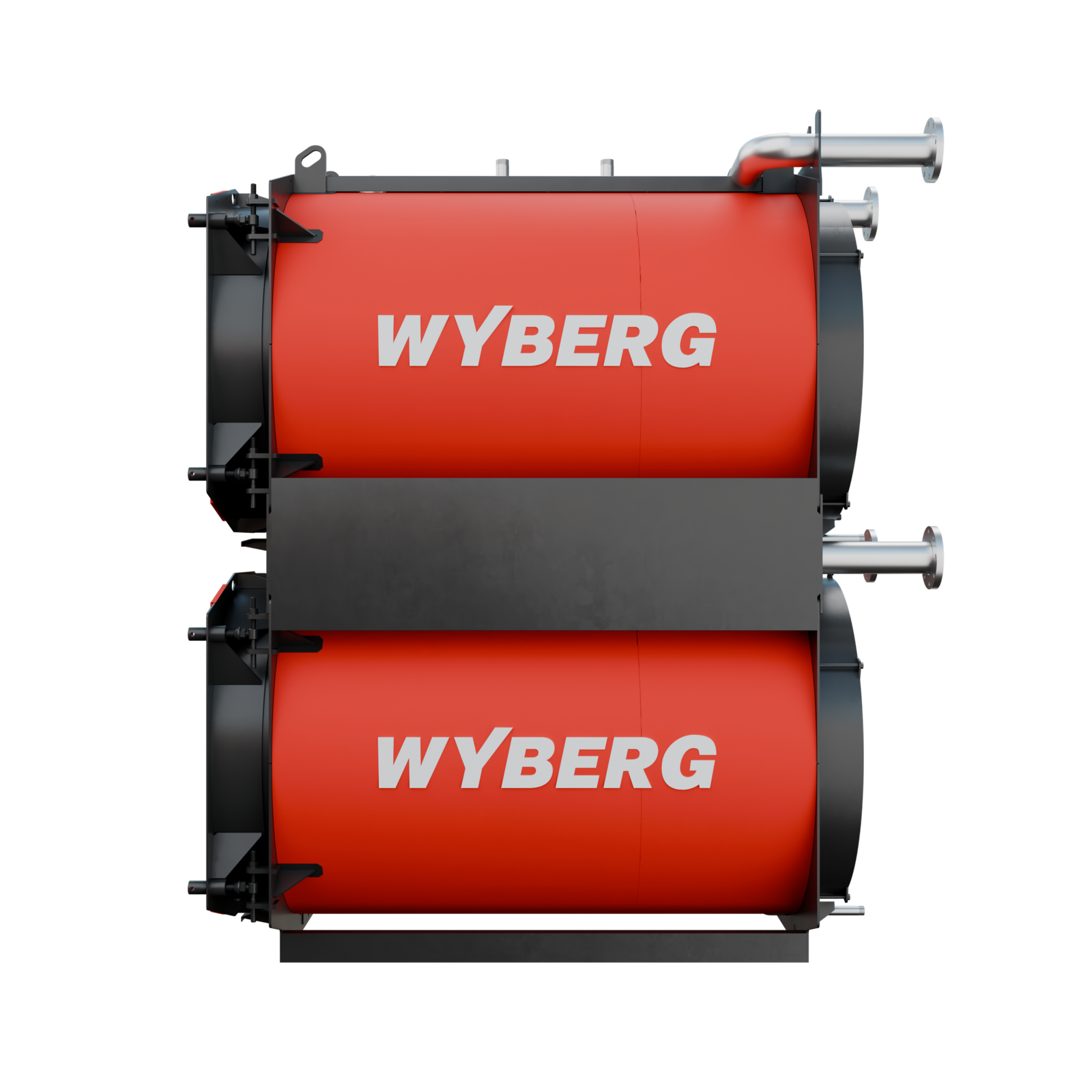

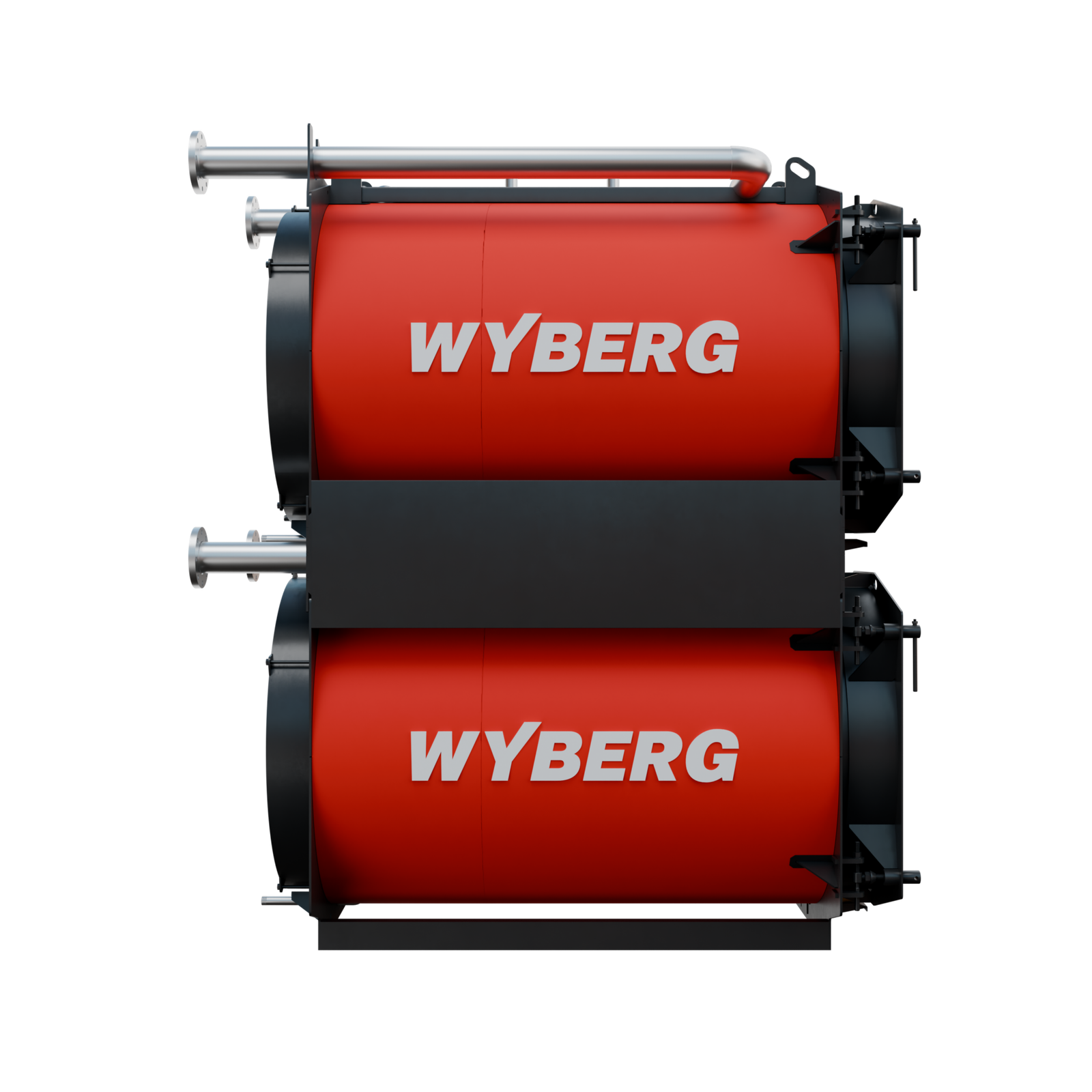

Котёл WYBERG серии W — сдвоенная котловая установка с разделёнными топочными камерами вертикальной компоновки с индивидуальными гидравлическими системами.
Котлы WYBERG серии W изготавливаются из двух равных по мощности двухходовых жаротрубных стальных модулей с индивидуальными изоляционными слоями. Уникальность такой установки заключается в ее компактном расположении. Котел занимает минимальную площадь в котельной, что значительно снижает затраты на саму котельную.
Плановое сервисное обслуживание или ремонт горелочного устройства одного из модулей можно производить, при втором работающем модуле, без остановки подачи теплоносителя в систему отопления.
Применение котлов WYBERG серии W значительно повышает надёжность системы отопления и обеспечивает резервирование 50% мощности при выходе из строя одного из модулей.
Котлы WYBERG серии W вертикальной компоновки идеально подходят для небольших помещений, потому что занимают меньшую установочную площадь по сравнению с одномодульными котлами аналогичной мощности.
Преимущества
- При использовании котлов WYBERG серии W вы получаете 100% резервирование, но на меньшей площади
- Возможность обслуживания котла и горелочного устройства без остановки подачи теплоносителя в систему отопления
- Расчетная толщина топки увеличена на 30%, что обеспечивает больший ресурс котла
- Для удобства обслуживания конструкция петель позволяет открывать дверь котла на любую сторону
- В качестве уплотнения используется керамический шнур, который сохраняет свои свойства при высокой температуре и неоднократной размыкании передней крышки котла
- Теплоизоляция дверей котла разработана из муллитокремнеземистых плит, имеющих высокую термостойкость (до 1260°С), длительный срок службы и вес в четыре раза меньше по сравнению с шамотно-вермикулитной смесью на основе цемента. В котлах WYBERG нет таких проблем как выгорание и осыпание теплоизоляционного слоя дверей котла
- Двойная фаска на трубной доске не позволяет скапливаться твердым отложениям солей кальция и магния и позволяет полностью омывать дымогарные трубы сохраняя теплопередачу на изначальном уровне
- В котле применены витые турбулизаторы пружинного типа в дымогарных трубах
- Рассекатель потока теплоносителя на входе в котёл позволяет равномерно распределить омывание поверхностей нагрева
Технические характеристики
| Модель котла | Номинальная мощность, кВт | Потребляемая мощность топочной камеры, кВт/ч | КПД (брутто), % | Максимальное рабочее давление, МПа (бар) | Сопротивление камеры сгорания, мбар | Объем водяной полости, л | Расход воды через котел, м³/ч Δt = 25 °С | Гидравлическое сопротивление, мбар | Максимальная рабочая t воды, ºС | Минимальная t воды в обратном трубопроводе, ºС на газообразном/жидком топливе | Температура дымовых газов, ºС | MAX расход газа, нм³/ч | Масса нетто, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W 140 | 140 | 152 | 92.11 | 0,6 (6) | 1.4 | 288 | 4.8 | 10 | 95 — 110 | 55 / 60 | 180 | 15.2 | 710 |
| W 200 | 200 | 218 | 92.11 | 0,6 (6) | 1.5 | 288 | 6.9 | 11 | 95 — 110 | 55 / 60 | 180 | 21.7 | 730 |
| W 300 | 300 | 326 | 92.02 | 0,6 (6) | 1.6 | 388 | 10.3 | 15 | 95 — 110 | 55 / 60 | 180 | 32.6 | 770 |
| W 400 | 400 | 436 | 91.74 | 0,6 (6) | 1.8 | 388 | 13.8 | 17 | 95 — 110 | 55 / 60 | 180 | 44 | 790 |
| W 500 | 500 | 544 | 91.91 | 0,6 (6) | 2 | 640 | 17.2 | 26 | 95 — 110 | 55 / 60 | 180 | 54.9 | 870 |
| W 600 | 600 | 650 | 92.31 | 0,6 (6) | 2.9 | 720 | 20.6 | 33 | 95 — 110 | 55 / 60 | 180 | 65.2 | 1355 |
| W 700 | 700 | 760 | 92.11 | 0,6 (6) | 4.1 | 900 | 24.1 | 22 | 95 — 110 | 55 / 60 | 180 | 76.1 | 1575 |
| W 800 | 800 | 868 | 92.17 | 0,6 (6) | 4.2 | 980 | 27.5 | 26 | 95 — 110 | 55 / 60 | 180 | 87 | 1605 |
| W 1000 | 1000 | 1084 | 92.25 | 0,6 (6) | 4.2 | 1060 | 34.4 | 33 | 95 — 110 | 55 / 60 | 180 | 108.7 | 1725 |
| W 1200 | 1200 | 1300 | 92.26 | 0,6 (6) | 6.4 | 1290 | 41.3 | 28 | 95 — 110 | 55 / 60 | 130,4 | 180 | 2165 |
| W 1400 | 1400 | 1548 | 92.25 | 0,6 (6) | 5.2 | 1710 | 48.2 | 29 | 95 — 110 | 55 / 60 | 152,2 | 180 | 3300 |
| W 1600 | 1600 | 1734 | 92.29 | 0,6 (6) | 7.2 | 1710 | 55 | 30 | 95 — 110 | 55 / 60 | 173,9 | 180 | 3300 |
| W 1800 | 1800 | 1952 | 92.23 | 0,6 (6) | 5.2 | 1900 | 61.9 | 26 | 95 — 110 | 55 / 60 | 195,6 | 180 | 3740 |
| W 2000 | 2000 | 2186 | 92.22 | 0,6 (6) | 4.1 | 2500 | 68.8 | 35 | 95 — 110 | 55 / 60 | 217,4 | 180 | 4050 |
| W 2200 | 2200 | 2385 | 92.24 | 0,6 (6) | 5.4 | 2500 | 75.7 | 35 | 95 — 110 | 55 / 60 | 239,1 | 180 | 4090 |
| W 2400 | 2400 | 2601 | 92.24 | 0,6 (6) | 5.5 | 2500 | 82.6 | 37 | 95 — 110 | 55 / 60 | 260,9 | 180 | 4130 |
| W 2600 | 2600 | 2818 | 92.26 | 0,6 (6) | 6.5 | 2500 | 89.4 | 37 | 95 — 110 | 55 / 60 | 282,6 | 180 | 4170 |
Габаритные размеры
| Модель котла | Н | Н2 | Н3 | L | L1 | P | P1 | Øa | Øb | Øс | N1 | N2 | N3 | N4 | N5 | N6 | M |
| W 140 | 1960 | 485 | 485 | 811 | 500 | 1610 | 843 | 160 | 200 | 215 | DN 50 | DN 50 | G 1” | G 1/2” | G 1 « | DN 15 | М8х1,5 |
| W 200 | 1960 | 485 | 485 | 811 | 500 | 1610 | 843 | 160 | 200 | 215 | DN 50 | DN 50 | G 1” | G 1/2” | G 1 « | DN 15 | М8х1,5 |
| W 300 | 1915 | 485 | 485 | 780 | 600 | 1630 | 1060 | 160 | 250 | 215 | DN 50 | DN 50 | G 1” | G 1/2” | G 1 « | DN 15 | М8х1,5 |
| W 400 | 1915 | 485 | 485 | 780 | 600 | 1630 | 1060 | 160 | 250 | 215 | DN 50 | DN 50 | G 1’” | G 1/2” | G 1 « | DN 15 | М8х1,5 |
| W 500 | 1960 | 485 | 485 | 811 | 500 | 2030 | 1323 | 160 | 250 | 215 | DN 50 | DN 50 | G 1” | G 1/2” | G 1 « | DN 15 | М8х1,5 |
| W 600 | 2325 | 500 | 590 | 910 | 700 | 1855 | 1316 | 170 | 250 | 215 | DN 65 | DN 65 | G 1” | G 1/2” | G 1 « | DN 15 | М8х1,5 |
| W 700 | 2305 | 500 | 591 | 910 | 750 | 1987 | 1496 | 170 | 250 | 215 | DN 65 | DN 65 | G 1¼” | G 1/2” | G 1 « | DN 15 | М8х1,5 |
| W 800 | 2305 | 500 | 591 | 910 | 750 | 1987 | 1496 | 170 | 250 | 215 | DN 65 | DN 65 | G 1¼” | G 1/2” | G 1 « | DN 15 | М8х1,5 |
| W 1000 | 2492 | 544 | 640 | 1000 | 750 | 2296 | 1530 | 200 | 300 | 320 | DN 80 | DN 80 | G 11/4” | G 1/2” | G 1” | DN 15 | М10х1,5 |
| W 1200 | 2480 | 544 | 640 | 1063 | 680 | 2596 | 1830 | 200 | 300 | 320 | DN 80 | DN 80 | G 11/4” | G 1/2” | G 1” | DN 15 | М10х1,5 |
| W 1400 | 3029 | 538 | 725 | 1279 | 988 | 2571 | 1828 | 200 | 350 | 340 | DN 100 | DN 100 | G 11/2” | G 1/2” | G 1” | DN 15 | М10х1,5 |
| W 1600 | 3029 | 538 | 725 | 1279 | 988 | 2571 | 1828 | 200 | 350 | 340 | DN 100 | DN 100 | G 11/2” | G 1/2” | G 1” | DN 15 | М10х1,5 |
| W 1800 | 2870 | 538 | 725 | 1300 | 885 | 3140 | 2096 | 200 | 350 | 340 | DN 100 | DN 100 | G 11/2” | G 1/2” | G 1” | DN 15 | М10х1,5 |
| W 2000 | 3070 | 765 | 765 | 1460 | 1030 | 3100 | 2046 | 250 | 400 | 350 | DN 125 | DN 125 | G 11/2” | G 1/2” | G 1” | DN 15 | М12х1,5 |
| W 2200 | 3070 | 765 | 765 | 1460 | 1030 | 3100 | 2046 | 250 | 400 | 350 | DN 125 | DN 125 | G 11/2” | G 1/2” | G 1” | DN 15 | М12х1,5 |
| W 2400 | 3070 | 765 | 765 | 1460 | 1030 | 3100 | 2046 | 250 | 400 | 350 | DN 125 | DN 125 | G 11/2” | G 1/2” | G 1” | DN 15 | М12х1,5 |
| W 2600 | 3070 | 765 | 765 | 1460 | 1030 | 3100 | 2046 | 250 | 400 | 350 | DN 125 | DN 125 | G 11/2” | G 1/2” | G 1” | DN 15 | М12х1,5 |
