Вертикальные центробежные насосы

Когда в спецификации котельной или станции повышения стоят вертикальные многоступенчатые центробежные насосы grundfos, начинают с этой родительской ветки: здесь собран массив семейства CR, а не узкая карточка одной серии с разбором каждого индекса. В каталоге Гидролэнд 120 позиций. Ниже — чем родительский обзор отличается от дочерней страницы CR, какие примеры обозначений встречаются и какие цифры нужны инженеру до заявки.

Виды и различия: вертикальные многоступенчатые центробежные насосы grundfos

Раздел читается как вход в вертикальные многоступенчатые машины бренда Grundfos. Фокус — перекачка воды и повышение давления, вертикальная компоновка, многоступенчатая гидравлика. Это не витрина циркуляционных отопительных линеек и не полный бренд-хаб Grundfos. Дочерняя страница серии CR разбирает тот же класс глубже по индексам; здесь угол другой: обзор родителя и логика выбора класса машины.

Семейство CR как содержимое ветки

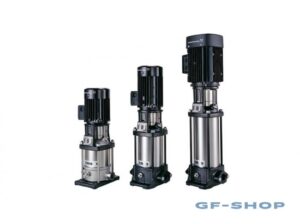

Практическое наполнение 120 карточек — семейство CR. В примерах обозначений встречаются CR 1-10, CR 1-11, CR 1-12, CR 1-13 с кодами исполнения вроде A-A-A-E-HQQE и A-FGJ-A-E-HQQE. Первая цифра ряда связана с типоразмером линейки, вторая — с числом ступеней. Писать в заявке только «вертикальный Grundfos» без типоразмера нельзя: соседние индексы закрывают разный напор при близком расходе.

Насос grundfos из этого класса ставят вертикально: компактная площадь на полу, обслуживание сверху. Для реконструкции важны строительная высота и патрубки — подходящий по гидравлике агрегат может не встать в раму, если габариты в мм не передали.

Задача ветки: вода и повышение

Типовые задачи — хозяйственно-питьевая и техническая вода, повышение давления на вводе, подпитка, технологические линии, где подходит многоступенчатая схема. Формулировка «нужны насосы на воду» без расхода в м3/ч и напора в м еще не спецификация. Повышения давления и контур повышения на станции — частый повод смотреть эту ветку; отопительную циркуляцию с малым перепадом сюда не тащат по привычке бренда.

Чем родитель не является

Циркуляционные серии бренда (MAGNA, UPS и соседние) закрывают движение теплоносителя по замкнутому контуру. Вертикальный многоступенчатый CR — другая конструкция и другая рабочая точка. Соседний бренд Wilo тоже имеет вертикальные многоступенчатые ветки: сверку делают по расходу, напору, NPSH и материалу, а не по похожей колонне.

Сумма карточек — 120. Число помогает понять размер родителя, но не заменяет подбор по рабочей точке. Детальный разбор шильдиков и отличий соседних ступеней удобнее вести на дочерней странице CR, если индекс уже известен.

Как подобрать

Подбор начинается с гидравлики и класса машины, а не с короткого слова «Grundfos».

• Расход в м3/ч или л/с по расчету. Без расхода типоразмер не выбрать.
• Напор в м вод. ст. или давление в бар на расчетной точке. От напора зависит число ступеней (как в ряду CR 1-10 … CR 1-13).
• Среда. Вода холодная / горячая, примеси, температура в °C. От среды зависят уплотнения и код исполнения.
• Питание. Напряжение и частота, режим пуска. На замене — данные с шильдика двигателя.
• Присоединения и габариты в мм. Диаметры патрубков, строительная высота.
• Схема. Повышение давления, подпитка, технологическая перекачка. Не путать с отопительной циркуляцией.

Практический минимум: расход, напор, температура воды, питание, объект. Если индекс известен (например CR 1-12 и код A-FGJ-A-E-HQQE) — приложите его целиком. Чем меньше формулировок «нужен вертикальный насос без цифр», тем меньше лишних индексов в переборе.

Частая ошибка — взять машину «с запасом по ступеням» без пересчета рабочей точки. Вторая — перепутать вертикальный многоступенчатый агрегат с циркуляционным из-за общего бренда. Третья — сравнить с Wilo только по внешнему виду колонны.

Бренды в наличии

В этой ветке бренд один — Grundfos. Все 120 позиций относятся к семейству вертикальных многоступенчатых машин (практически — CR). Карточек Wilo здесь нет. Бренд-страница Grundfos шире; дочерняя страница CR уже по углу разбора индексов. Если проект жестко указывает другую марку, сверку делают по рабочей точке, а не по логотипу.

Доставка и поставка

Отгружаем вертикальные многоступенчатые насосы Grundfos по России после согласования индекса и комплектации. Промышленные позиции часто идут под заказ: типоразмер, ступени, материал и двигатель влияют на состав. Цены, остатки склада и сроки в днях в тексте не фиксируем — они появляются в расчете.

Поставщик комплектует оборудование по согласованному списку. Монтаж и пусконаладку своими силами не выполняет. Чтобы ускорить КП, указывают расход, напор, температуру воды, желаемый индекс (если известен) и ограничения по габаритам. Крупные типоразмеры требуют нормальной логистики заноса: проемы лучше описать до согласования.

Частые вопросы

Сколько позиций в родительской ветке?

120. Это массив вертикальных многоступенчатых машин Grundfos (семейство CR). Конкретную карточку выбирают по расходу, напору и коду исполнения.

Чем эта страница отличается от /grundfos-cr/?

Здесь родительский обзор класса и вход в 120 позиций. Дочерняя страница CR разбирает серию глубже по обозначениям и отличиям соседних ступеней. Если шильдик CR уже известен — удобнее узкая ветка; если класса еще нет — начинают отсюда.

Чем CR 1-10 отличается от CR 1-13?

Один типоразмерный ряд с разным числом ступеней и разным напором. Без рабочей точки в м и м3/ч брать «старшую» ступень наугад нельзя.

Можно ли заменить циркуляционный насос этой веткой?

Только если проект требует вертикальной многоступенчатой машины на перекачку или повышение давления. Для циркуляции отопления смотрят другие серии Grundfos.

Что писать в заявке на замену?

Фото шильдика (например CR 1-11 и полный код), расход и напор если есть, температура воды, питание, габариты рамы в мм.

Ветка закрывает семейство CR в 120 позициях родительского раздела. Для объекта нужны расход, напор, среда и габариты.
