Водоснабжение /повышение давления

В этой дочерней ветке каталога подбирают насос повышения давления для насосной станции и отдельные повысительные агрегаты марки Wilo: когда располагаемого напора сети или накопительного узла не хватает потребителям. Это не раздел отопительных циркуляционных насосов и не родительская ветка водоснабжения целиком — фокус только на повышении давления. По живым данным в разделе порядка 751 модели; ниже — дочерние группы с числами позиций, цифры для подбора и типичные ошибки в заявках.

Насос повышения давления для насосной станции: виды и различия

Повысительные насосы Wilo в каталоге Гидролэнд собраны вокруг задачи набора давления хозяйственно-питьевой и технической воды. Насосные станции повышения давления водоснабжения собирают из одного или нескольких агрегатов, шкафа управления и обвязки; в этой ветке лежат сами насосы и связанные исполнения, из которых станцию комплектуют по проекту.

Вертикальные многоступенчатые

Самая емкая дочерняя группа — вертикальные многоступенчатые насосы: 504 позиции. Их ставят, когда нужен высокий напор при относительно компактной площади установки: этажные стояки, группы повышения давления в ИТП, технические этажи. Рабочая точка задается подачей в м3/ч и напором в метрах (или давлением в бар на диктующей точке). Без кривой Q-H «вертикальный многоступенчатый побольше» в спецификацию не превращается.

Центробежные

Центробежные насосы повышения давления — 104 позиции. Их смотрят, когда схема и расход ближе к классической центробежной гидравлике, а не к многоступенчатому вертикальному пакету. Сверяют присоединения, допустимую температуру воды и режим работы (постоянный / периодический).

Поверхностные

Поверхностные насосы — 20 позиций. Типичны для забора из емкости или сети с ограниченной высотой всасывания и последующей подачи в систему с недостающим напором. Критичны уровень воды, длина всасывающей линии и NPSH. Поверхностный агрегат на глубоком колодце без промежуточной емкости «не поедет», даже если напор на бумаге большой.

Блочные

Блочные исполнения — 20 позиций. Их берут, когда нужна собранная группа или блок под задачу повышения давления, а не одиночный «голый» насос. Состав блока (число насосов, наличие преобразователя частоты, датчики) сверяют с проектом автоматики.

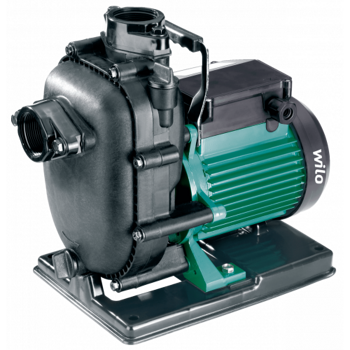

Самовсасывающие переносные

Самовсасывающие переносные насосы — 2 позиции. Узкий класс для мобильных и временных схем. На постоянную насосную станцию здания их обычно не ставят вместо стационарной группы повышения давления.

Соседние разделы (циркуляционные насосы отопления, брендовая витрина Grundfos, дождевая вода и забор сырой воды в родительском водоснабжении Wilo) живут отдельно. Если в проекте нужен циркуляционный насос теплоносителя — это другая ветка. Здесь речь про насосы повышения давления воды и комплектацию насосной станции.

Как подобрать

Подбор опирается на гидравлику, а не на «мощность двигателя побольше». Инженер ждет в заявке цифры рабочей точки и условия установки.

• Подача (расход), м3/ч. Суммарный расход потребителей или расчетный расход узла повышения давления. Для нескольких стояков лучше дать диктующую точку и сумму.
• Напор, м, или давление, бар. Требуемый напор в диктующей точке с учетом потерь в трубах и геодезии. Перевод: примерно 10 м столба воды ≈ 1 бар — в заявке пишите так, как в расчете.
• Число насосов и резерв. Один агрегат, рабочий + резерв, каскад. Для насосной станции повышения давления часто закладывают резервирование.
• Электропитание. 1×230 В или 3×400 В, частота, нужен ли частотный преобразователь.
• Характер воды. Хозяйственно-питьевая, техническая. От среды зависят материал проточной части и допуски проекта.
• Режим работы. Постоянное поддержание давления, работа по реле, график пиков утром и минимумов ночью.
• Условия всасывания / подпора. Для поверхностных схем — уровень в емкости и длина линии. Для сетей с подпором — располагаемое давление на входе.

Практический минимум: расход, напор (или давление), число насосов / резерв, напряжение, объект. Если меняете насос «один в один», приложите фото шильдика Wilo и рабочую точку со старого паспорта.

Частая ошибка — выбрать насос только по кВт. Два агрегата с близкой мощностью могут давать разный напор в вашей точке. Вторая ошибка — игнорировать суточный график: станция, подобранная только под пик без учета ночного минимума, будет часто пускаться и останавливаться без преобразователя частоты или правильной емкости / настройки.

Для зданий смотрят этажность и диктующую точку на верхнем этаже. Пожарно-хозяйственные нужды, если они есть в проекте, считают отдельно от хозяйственно-питьевого расхода — смешивать их в одной цифре нельзя.

Если в спецификации уже стоит конкретная серия Wilo, пришлите обозначение целиком. Подмену на «похожий» насос без сверки кривой Q-H и присоединений не делаем.

Бренды в наличии

В этой категории бренд один — Wilo. Все позиции ветки повышения давления относятся к нему. Grundfos в запросах фигурирует как соседняя марка рынка насосов; карточек «насос grundfos» в разделе Wilo / повышение давления нет. Если проект жестко указывает Grundfos, смотрят соответствующую ветку, а не подменяют логотип без пересчета рабочей точки.

Циркуляционный насос отопления и повысительный насос воды — разные задачи. Путать их в одной заявке нельзя: разные рабочие точки и разные требования к среде.

Доставка и поставка

Отгружаем насосы Wilo по России после согласования модели и расчета. Часть позиций и блоков идет под заказ: исполнение двигателя, наличие частотного регулирования и состав обвязки влияют на комплектацию. Цены, складские остатки и сроки в днях в тексте не обещаем. Инженер готовит КП, когда в заявке есть расход, напор и схема резерва.

Если к насосной станции нужна обвязка (обратные клапаны, запорная арматура, манометры, гидроаккумулятор) — перечислите ее отдельным списком. Поставщик комплектует согласованные позиции; состав «по умолчанию» не придумывает.

Частые вопросы

Сколько позиций в этой ветке?

По актуальным данным порядка 751 модели, с разбиением на вертикальные многоступенчатые (504), центробежные (104), поверхностные (20), блочные (20) и самовсасывающие переносные (2). Точный выбор идет по Q-H и условиям установки.

Чем эта ветка отличается от циркуляционных насосов?

Здесь повышение давления воды для водоснабжения и насосных станций. Циркуляционные насосы закрывают контур теплоносителя отопления и лежат в других разделах каталога.

Можно ли заменить Wilo на Grundfos?

Только через сверку рабочей точки, присоединений и типа насоса. Страница повышения давления Wilo не содержит карточек Grundfos.

Нужен ли частотный преобразователь?

Если режим здания требует стабильного давления при переменном расходе — часто да. Если нагрузка почти постоянная и управление уже заложено реле давления, преобразователь может быть избыточен. Решение фиксирует проект автоматики.

Подойдет ли поверхностный насос вместо вертикального многоступенчатого?

Зависит от напора, расхода и условий всасывания. На высокие этажи и большие напоры чаще смотрят вертикальные многоступенчатые. Без рабочей точки ответ «подойдет / не подойдет» гадание.

Что указать, если нужна именно станция, а не один насос?

Расход, напор, число рабочих и резервных насосов, тип управления, питание и требования к шкафу. Инженер соберет спецификацию станции из позиций этой ветки и согласованной обвязки.
