Горелки

На промышленной котельной газ для горелки — это не баллон для бытовой горелки, а топливо и сама наддувная горелка под мощность котла. В каталоге Гидролэнд раздел горелок закрывает 29 позиций: основной массив — Baltur, с ветками газовых, дизельных и комбинированных исполнений. Ниже — какие серии смотреть по диапазону мощности в кВт, чем отличаются режимы регулирования и какие цифры нужны инженеру до заявки.

Виды и различия: газ для горелки и типы горелок

Раздел собран как категория промышленных горелок. Здесь нет туристических или кровельных горелок с пьезоподжигом: фокус на блочных машинах для водогрейных и паровых котлов. Топливо в заявке пишут явно — природный газ, дизель или газ-дизель — иначе подбор уходит не в ту ветку.

Газовые горелки

Газовые горелки берут, когда на объекте есть стабильный подвод природного газа и проект котельной рассчитан на газовое топливо. В каталоге по сериям Baltur встречаются линейки TBG (80-600 кВт), TBG P (80-2100 кВт) и BTG P (16,3-280 кВт). Цифры — диапазоны мощности серии, не обещание конкретной карточки «под любой котел».

Одноступенчатые газовые исполнения обычно закрывают малую и среднюю мощность, где нагрузка стабильна. Двухступенчатые и модуляционные берут, когда график отопления гуляет по сезону и нужна работа горелки котлов без постоянных пусков на полную мощность. Газовая рампа, давление газа на входе и диаметр газопровода сверяют с паспортом серии и с проектом газоснабжения — это не «мелочь к горелке», а условие пуска.

Формулировка «нужна газовая горелка на котел» без мощности котла в кВт и без давления газа бесполезна. Инженер сначала сверяет тепловую нагрузку котла, затем смотрит серию Baltur в нужном диапазоне, затем комплектацию регулирования.

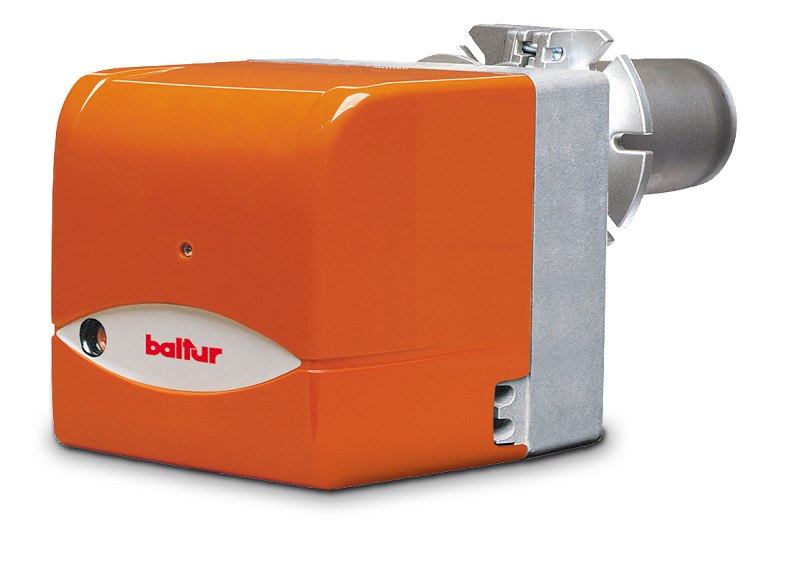

Дизельные горелки

Дизельные горелки ставят там, где газа нет или нужен резервный контур на жидком топливе. В ветке Baltur по фактам каталога: TBL (90-370 кВт) и BTL (16,6-310 кВт). Как и у газовых, цифры — ориентир мощности серии. Для дизеля в заявке дополнительно указывают тип топлива, схему топливоподачи и наличие подогрева, если это заложено проектом.

Дизельную горелку не подставляют вместо газовой «потому что мощность похожа». Форсунка, вентилятор, камера и обвязка топлива другие. Если в проекте зафиксирован газ, а заказчик просит дизель как аналог — нужна переработка топливной части, а не простая замена карточки.

Комбинированные и специальные исполнения

Комбинированные горелки (газ-дизель) берут на объекты с основным газом и резервом на жидком топливе. Переключение топлива должно быть заложено схемой, а не придумано на монтаже. В каталоге есть отдельные дочерние ветки под комбинированные позиции Baltur.

Отдельно в дереве встречаются специальные линейки: блочные и премиксные горелки. Их смотрят, когда проект прямо указывает такой тип. Без проектной пометки «премикс» или «блочная» в заявку эти ветки не тащат «на всякий случай».

Серии Baltur по мощности

По снимку каталога для ориентира мощности в кВт:

Сумма карточек в разделе — 29, дочерняя ветка Baltur совпадает по счету с категорией. Внутри серии модели различаются ступенью регулирования, комплектацией газовой арматуры и длиной головки. Писать в заявке только «TBG» без типоразмера нельзя.

Горелки котлов подбирают к конкретной камере сгорания: диаметр пламенной головы, глубина установки, избыток воздуха и сопротивление тракта. Две горелки с близкой мощностью в кВт могут не встать в один и тот же котел без сверки чертежа.

Как подобрать

Подбор начинается с котла и топлива, а не с названия серии. Ниже — параметры, которые инженер ждет в письме.

• Мощность котла в кВт (номинал и, если есть, минимальная нагрузка). От нее выбирают диапазон серии Baltur.
• Топливо. Природный газ, дизель, комбинированный режим газ-дизель. Для газа — давление на входе в мбар или кПа по проекту.
• Тип котла. Водогрейный / паровой, жаротрубный / водотрубный, модель котла если известна.
• Режим регулирования. Одноступенчатый, двухступенчатый, прогрессивный или модуляционный — как в проекте отопления и автоматики.
• Геометрия установки. Диаметр и длина пламенной головы, сторона обслуживания, ограничения по машинному залу.
• Электропитание и управление. Напряжение, наличие частотного преобразователя на вентиляторе, если это заложено в серии.
• Сопутствующая газовая арматура и требования к рампе — отдельным списком, если они не входят в базовую комплектацию карточки.

Практический минимум: мощность котла в кВт, топливо, давление газа (для газовых), желаемый режим регулирования, количество, объект. Если идет замена — фото шильдика старой горелки и модель котла ускоряют ответ сильнее фразы «такая же, как была».

Частая ошибка — взять горелку «с запасом» по мощности без сверки с минимальной нагрузкой котла. Слишком мощная машина на малой нагрузке работает плохо: такты, сажа на дизеле, нестабильное горение на газе. Вторая ошибка — забыть про длину головы: горелка встает в дверцу, а пламя упирается не туда. Третья — смешать в одной строке газовую и дизельную задачу без пометки комбинированного режима.

Для систем отопления с переменным графиком смотрят модуляцию или хотя бы две ступени. Для технологических котлов с ровной нагрузкой одноступенчатая схема может быть достаточной, если так записано в проекте. Решение фиксирует проектировщик; поставщик сверяет карточку с цифрами.

Если в спецификации стоит Ferroli-горелка из соседней ветки котлов, а заказчик просит Baltur, сверка идет по мощности в кВт, топливу, длине головы и типу регулирования. Название серии конкурента буквами не копируют: сравнивают параметры и согласование с котлом.

Бренды в наличии

В этой категории основной бренд — Baltur: 29 позиций совпадают с дочерней веткой Baltur. Газовые горелки, дизельные и комбинированные собраны вокруг этой марки. Отдельные горелки Ferroli живут в ветках котлов Ferroli и сюда как витрина не смешаны.

Внутри Baltur серии различают строго: BPM, BTG P, TBG, TBG P, BTL, TBL, IB, TBR. Диапазоны мощности выше — ориентир, не замена паспорту модели. Подмену серии без проектировщика не делают: TBG на 200 кВт и TBR на десятки тысяч кВт — разные классы машин.

Если сравнивают предложения поставщиков по одной серии, сверяют полное обозначение, ступень регулирования и комплектацию газовой рампы. Короткое «Baltur газовая» без типоразмера — повод уточнить карточку до счета.

Доставка и поставка

Отгружаем горелки по России после согласования модели и комплектации. Часть позиций идет под заказ: длина головы, исполнение регулирования, состав газовой арматуры влияют на комплектацию. Цены, остатки склада и сроки в днях в этом тексте не фиксируем — они появляются в расчете.

Поставщик собирает спецификацию по исходным данным. Монтаж, наладку горения и пуск котла своими силами не выполняет. При необходимости можно сориентировать по подрядчикам в регионе, но это отдельный контур.

Чтобы ускорить КП, в заявке указывают мощность котла в кВт, топливо, давление газа, режим регулирования, серию если известна (TBG, BTL, IB и т.д.), количество и объект. На замене — шильдик и модель котла. Чем меньше формулировок «нужна горелка на газ», тем меньше лишних серий в переборе.

Крупные серии IB и TBR требуют нормальной логистики заноса: масса, габарит головы, доступ в котельную. Эти ограничения лучше написать до согласования модели, особенно на реконструкциях старых залов.

В спецификацию рядом с горелкой часто добавляют газовую арматуру, фильтры, датчики и элементы обвязки котла. Это соседние позиции. В заявке их лучше вынести отдельным списком, чтобы в расчете не смешать горелку и рампу.

Частые вопросы

Сколько позиций в разделе горелок?

29. Дочерняя ветка Baltur совпадает по счету. Внутри — газовые, дизельные, комбинированные и специальные исполнения. Точную карточку выбирают по мощности котла в кВт и топливу, а не по общему числу позиций.

Чем TBG отличается от TBG P?

Обе линейки газовые, но диапазоны разные: TBG 80-600 кВт, TBG P 80-2100 кВт. Внутри каждой серии модели различаются регулированием и комплектацией. В заявке пишите полное обозначение или мощность котла, а не только буквы серии.

Когда брать дизельную горелку вместо газовой?

Когда на объекте нет газа или нужен резерв на жидком топливе. Мощность в кВт сама по себе не делает газовую и дизельную машины взаимозаменяемыми. Для газа-дизеля смотрят комбинированные исполнения, если так заложено проектом.

Нужна ли модуляционная горелка всегда?

Нет. Модуляцию и многоступенчатый режим берут под переменную нагрузку отопления или технологии. На ровной нагрузке проект может оставить одноступенчатую схему. Решение — в проекте, не в привычке монтажников.

Что писать в заявке на замену?

Фото шильдика, модель котла, мощность в кВт, топливо, давление газа если есть, длину головы если измерили. Инженер найдет ближайшую серию Baltur в каталоге из 29 позиций и подготовит расчет без обещаний склада до уточнения модели.

Раздел закрывает промышленные горелки под котлы: газовые, дизельные и комбинированные, в основном Baltur. Для объекта нужны мощность котла в кВт, топливо и режим регулирования. Пришлите эти данные в заявке — инженер соберет спецификацию по сериям BPM, TBG, TBG P, BTG P, BTL, TBL, IB и TBR без лишних позиций «на всякий случай».
