На прокладке наружных сетей отопления и ГВС теплоизоляция решает не декоративную задачу, а сохраняет температуру теплоносителя и снижает потери на трассе. В каталоге Гидролэнд — теплотрассы на базе USYSTEMS: 112 позиций, из них теплоизолированные трубы — 84. Отдельная подкатегория «изоляция» пустая (0 карточек): здесь продают готовые теплоизолированные трубы и сопутствующие фитинги, а не листовой утеплитель россыпью. Ниже — как устроен раздел, какие типоразмеры PE-Xa встречаются в карточках и какие цифры нужны инженеру для подбора.

Виды и различия: теплоизоляция в составе трубы

Раздел теплотрассы собран вокруг предызолированных труб USYSTEMS Varia. По конструкции это труба из сшитого полиэтилена PE-Xa внутри оболочки с пенополиуретановым слоем. В названии карточки обычно читаются внутренний диаметр и толщина стенки рабочей трубы, наружный диаметр оболочки и класс давления PN. Это не абстрактный «утеплитель для трубы», а комплектная позиция для наружной прокладки сетей отопления и горячего водоснабжения.

Twin и Single: две трубы в оболочке или одна

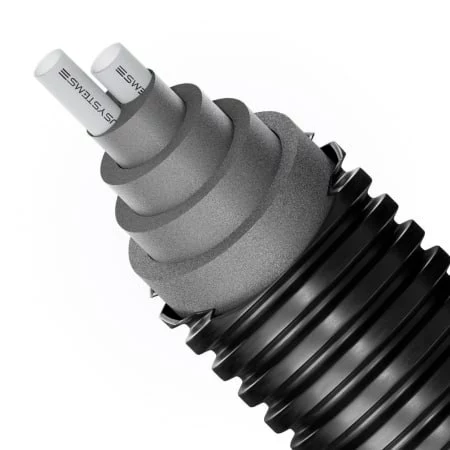

Линейка Varia Twin несет две рабочие трубы в одной оболочке. Типичный сценарий — подача и обратка отопления в одном канале: меньше траншейных работ, проще укладка бухтой на прямых участках. В карточках встречаются, например, 2x50x4,6/175 PN6 (бухта 200 м), 2x40x3,7/140 и 2x32x4,4/140 PN10. Запись «2x» означает две одинаковые рабочие трубы; цифры после — размеры трубы и оболочки, как в названии позиции.

Varia Single — одна рабочая труба в оболочке. Ее берут, когда контуры разводят раздельно, когда диаметры подачи и обратки разные или когда нужна крупная магистраль без пары в одной оболочке. В каталоге есть Single 90×8,2/175 PN6 (бухта 100 м), 75×6,8/175, 63×5,8/140 и 50×4,6/140 PN6 (бухта 200 м). Single и Twin не взаимозаменяемы «по вкусу»: меняется схема траншеи, опоры и узлы разветвления.

На объекте часто смешивают оба типа: Twin на длинных двухтрубных участках отопления, Single на ответвлениях или на линиях другого диаметра. В заявке лучше сразу разделить позиции Twin и Single по участкам, а не писать общую фразу «нужны теплоизолированные трубы» без типа.

PE-Xa, PN6 и PN10

Рабочая труба в карточках USYSTEMS — PE-Xa. Класс давления в названиях — PN6 или PN10. PN нельзя «округлить вверх наугад»: его сверяют с расчетным давлением сети отопления или ГВС. В примерах Twin 2x50x4,6/175 идет как PN6, а 2x32x4,4/140 — как PN10. Single 90×8,2/175 и 50×4,6/140 в карточках указаны как PN6. Если в проекте стоит иной PN, смотрят карточку серии, а не подставляют соседний типоразмер «похожий по диаметру».

Толщина стенки рабочей трубы в названии (например 4,6; 3,7; 4,4; 8,2; 6,8; 5,8) связана с диаметром и классом давления. Менять стенку отдельно от типоразмера нельзя: это не поле «настроить на объекте», а часть заводской позиции. Для реконструкции старой трассы сравнивают существующий наружный диаметр оболочки и условный проход рабочей трубы с тем, что есть в каталоге.

Оболочка и бухты

Число после дроби в названии — наружный диаметр оболочки: 175 или 140 мм в приведенных позициях. От него зависят ширина траншеи, радиус изгиба при укладке и совместимость с фасонными частями. Теплоизолированные трубы в бухтах удобны на протяженных участках без частых поворотов: меньше стыков, быстрее раскладка. В карточках для части типоразмеров указана длина бухты 200 м (Twin 2x50x4,6/175 PN6, Single 50×4,6/140 PN6) и 100 м (Single 90×8,2/175 PN6).

Бухта не отменяет нужды в фитингах на поворотах, ответвлениях и подключениях к оборудованию. На вводе в здание, у камеры и у узла учета обычно переходят на разборные соединения. В описании раздела фигурируют фланцевые присоединения: их закладывают там, где нужна разборка узла без резки оболочки. Саму оболочку и пенополиуретановый слой на стыке закрывают по инструкции серии — иначе локально теряется смысл предызоляции.

Таблица — ориентир по тем позициям, что явно названы в фактах каталога. Полный список из 112 карточек USYSTEMS шире; подбор идет по проекту, а не по «средней» строке из примера.

Фитинги и узлы

Фитинги к теплоизолированным трубам подбирают под диаметр рабочей PE-Xa и под способ перехода: к фланцу, к стальной трубе, к коллектору ИТП. Без согласованных фитингов труба в бухте остается «куском трассы», который нельзя корректно врезать в существующую сеть. В заявке фитинги лучше перечислить отдельно от погонных метров трубы: количество отводов, тройников, концевых комплектов, переходов.

На границах теплотрассы и здания часто стоят узлы с запорной арматурой и контролем температуры. Сами краны и манометры — соседние позиции спецификации, не карточки этой ветки. Но в письме инженеру полезно указать, где заканчивается предызолированный участок и начинается обычная обвязка: от этого зависит набор концевых фитингов.

Для сетей из теплоизолированных труб важна непрерывность оболочки на прямых участках и аккуратный переход на фасонные части. Разрыв оболочки без восстановления по документации серии дает локальный мост холода: теплоноситель на этом метре теряет больше, чем на соседней бухте. Поэтому стыки считают заранее, а не «по факту траншеи».

На объектах с несколькими диаметрами удобнее вести ведомость по участкам: магистраль Single 90×8,2/175 PN6, разводка Twin 2x40x3,7/140, ответвления Twin 2x32x4,4/140 PN10 — каждая строка со своим метражом. Так проще сверить 84 карточки теплоизолированных труб внутри общего массива USYSTEMS и не смешать PN6 с PN10 в одной позиции.

Как подобрать

Подбор теплотрассы начинается с трассы на плане и с параметров теплоносителя. Фраза «нужны трубы для теплосети» без диаметров и PN не дает спецификации. Ниже — то, что обычно ждут в заявке.

• Тип контура. Отопление двухтрубное, ГВС, технологическая горячая вода. Для двухтрубного отопления на прямых участках часто смотрят Twin; для раздельных линий — Single.
• Диаметр рабочей трубы и толщина стенки. Берут из проекта или с существующей трассы. Примеры в каталоге: 32×4,4; 40×3,7; 50×4,6; 63×5,8; 75×6,8; 90×8,2.
• Наружный диаметр оболочки. В примерах 140 или 175 мм. Нужен для траншеи, камер и совместимости с фасонными частями.
• Класс давления PN6 или PN10. Сверяют с расчетом сети. Не выбирают «с запасом наугад» без проекта.
• Длина участков и форма поставки. Бухта 100 или 200 м там, где это указано в карточке, либо нарезка по проекту. На частых поворотах длина бухты сама по себе не решает задачу: нужны фитинги.
• Присоединения. Фланцевые узлы, переходы на сталь, точки ввода в здание. Указывают явно, где нужна разборка.
• Количество Twin и Single по участкам. Раздельный список короче переписки «подберите что-нибудь из usystems».

Практический минимум для письма: схема трассы или ведомость, среда (вода сети отопления / ГВС), температура по графику проекта, PN, диаметры, метраж, список фитингов. Если есть чертеж траншеи с отметками — приложите его. Подмену Twin на две Single или наоборот без согласования с проектировщиком не предлагаем как «эквивалент».

Частая ошибка — смотреть только на внутренний диаметр и игнорировать оболочку. Труба 50×4,6 в оболочке 140 и та же рабочая размерность в другой оболочке дают разный габарит в земле. Вторая ошибка — забыть про стыки: на длинной теплотрассе стыков мало при укладке бухтой, но каждый поворот и каждое ответвление добавляют фасонные части. Третья — смешать в одной строке метры трубы и штуки фитингов без единиц измерения.

На реконструкции полезно прислать фото торца существующей трубы и шильдик, если сохранился. По одному слову «пятидесятка» подбор не делают: нужна полная размерная строка или обмер. Для новой стройки опираются на проектную спецификацию: там обычно уже стоят тип (Twin/Single), диаметры и PN.

Отдельно про пенополиуретан в составе изделия. Он задает теплозащиту оболочки на этапе завода; «досыпать» изоляцию на объекте вместо выбора правильной предызолированной трубы — другая технология и другая ветка работ. В этом разделе каталога карточек чистой изоляции нет (0), поэтому запрос на листовой ППУ без трубы сюда не закрывается ассортиментом страницы.

Если трасса проходит под проездом или в стесненном дворе, в заявке указывают ограничения по ширине траншеи и по радиусу изгиба. Иногда подходящая по диаметру позиция не проходит по габариту оболочки 175 мм, и тогда смотрят соседние типоразмеры с оболочкой 140 мм — но только если это допускает гидравлика и проект.

Еще один практический блок — длина бухты против длины участка. Бухта 200 м закрывает прямой ход без промежуточного стыка, если трасса прямая и без камер. На ломаной трассе с частыми поворотами выигрыш бухты меньше: режут по месту и ставят фитинги. Тогда в заявке важнее полный список фасонных частей, чем максимальная длина бухты из карточки.

Для ГВС и отопления параметры теплоносителя различаются. Даже если берут одну и ту же линейку PE-Xa USYSTEMS, в письме разделяют контуры: свой PN, свой диаметр, свой метраж. Смешанная строка «трубы на тепло и воду» затягивает сверку. Температурный график берут из проекта; сами предельные температуры в карточках здесь не дописываем сверх того, что зафиксировано в названиях и фактах раздела.

Если проектировщик заложил фланцевые камеры через заданный шаг, это влияет на нарезку и на число концевых комплектов. Укажите шаг камер и тип перехода на фланец. Без этого метраж трубы посчитают, а узлы придется уточнять вторым кругом переписки.

Бренды в наличии

В ветке теплотрасс бренд в названиях карточек — USYSTEMS. Все 112 позиций относятся к этой марке. Материал рабочей трубы — PE-Xa, исполнения Varia Twin и Varia Single, классы PN6 и PN10 в соответствии с карточками.

Другие бренды предызолированных систем в эту страницу каталога не подмешиваем. Если в проекте указан иной производитель, инженер сравнивает параметры: диаметр рабочей трубы, PN, тип Twin/Single, диаметр оболочки, способ стыковки. Совпадение слова «теплоизолированные» в чужой спецификации ничего не значит без цифр.

USYSTEMS здесь — не «один артикул на все случаи», а набор типоразмеров. Twin 2x32x4,4/140 PN10 и Single 90×8,2/175 PN6 закрывают разные участки сети. Путать их в заявке из-за общего бренда — получить неверное коммерческое предложение.

Сопутствующие фитинги подбирают к той же системе, чтобы стык оболочки и переход на фланец оставались согласованными. Смешивать фитинги «похожие по резьбе» с чужой линейкой без сверки по документации серии нельзя.

Доставка и поставка

Отгружаем теплотрассы по России после согласования спецификации. Бухты и крупный метраж требуют нормальной логистики выгрузки и хранения на площадке: место под бухту, защита оболочки от повреждений до укладки. В тексте не фиксируем цены, складские остатки и сроки в днях — они появляются в расчете по конкретным позициям.

Поставщик комплектует трубы и фитинги по согласованному списку. Монтаж траншеи, сварку/пресс стыков и обратную засыпку своими силами не выполняет. Если нужна ориентировка по подрядчикам в регионе — это отдельный разговор от поставки оборудования.

Чтобы ускорить КП, в заявке сразу дают: Twin или Single по участкам, размерные строки как в каталоге (например 2x50x4,6/175 PN6), метраж, перечень фитингов, точки фланцевых соединений, объект и город. Чем меньше общих фраз вроде «трубы для теплотрассы», тем быстрее сверка с карточками USYSTEMS.

На крупных объектах спецификацию дробят по очередям прокладки. Тогда в письме помечают, какие позиции нужны в первую отгрузку, а какие — позже. Это не обещание календаря отгрузки, а способ не смешать метраж разных этапов в одной накладной.

Бухты и длинномер лучше принимать с осмотром оболочки. Повреждение наружного слоя до укладки потом трудно компенсировать «на глаз» в траншее. Если при приемке видно смятие или разрез оболочки — фиксируют в акте до монтажа, а не после обратной засыпки.

Комплект поставки по согласованной ведомости может включать только трубы, только фитинги или оба блока. Пишите это явно. Заявка «пришлите теплотрассу» без разбивки дает лишний круг уточнений по составу отгрузки.

Частые вопросы

Чем Twin отличается от Single?

Twin — две рабочие трубы PE-Xa в одной оболочке, удобно для подачи и обратки отопления на общем участке. Single — одна труба в оболочке, для раздельных линий или крупных одиночных магистралей. В каталоге есть оба типа; выбор закрепляет схема трассы, а не привычка монтажников.

Какие диаметры есть в примерах карточек?

Среди названных позиций: Twin 2x50x4,6/175, 2x40x3,7/140, 2x32x4,4/140; Single 90×8,2/175, 75×6,8/175, 63×5,8/140, 50×4,6/140. Классы PN6 и PN10 — по карточке. Полный каталог USYSTEMS шире этих примеров (112 позиций).

Почему в подкатегории изоляции 0 товаров?

Потому что раздел заточен под готовые теплоизолированные трубы и связанные позиции, а не под листовой утеплитель отдельно. Пенополиуретан здесь — слой в заводской оболочке трубы. Запрос на изоляцию россыпью этой витриной не закрывается.

Нужны ли фитинги вместе с трубой?

Почти всегда да: повороты, ответвления, вводы в здание, фланцевые узлы. Метраж трубы без фитингов дает только прямые участки. В заявке фитинги считают штуками и пишут отдельно от метров трубы.

Как оформить заявку на теплотрассу?

Пришлите ведомость или схему: тип Twin/Single, размерные строки, PN, метраж, фитинги, объект. Инженер сверит с карточками USYSTEMS и подготовит расчет. Монтаж не входит в поставку; зона ответственности — подбор и отгрузка согласованных позиций.

Раздел закрывает предызолированные трубы USYSTEMS для наружных сетей отопления: Twin и Single, PE-Xa, PN6/PN10, оболочки 140 и 175 мм в приведенных примерах. Для объекта нужны диаметры, PN, метраж и узлы присоединения. Передайте их в заявке — инженер соберет спецификацию по каталогу из 112 позиций без подмены типа трубы «на глаз».
