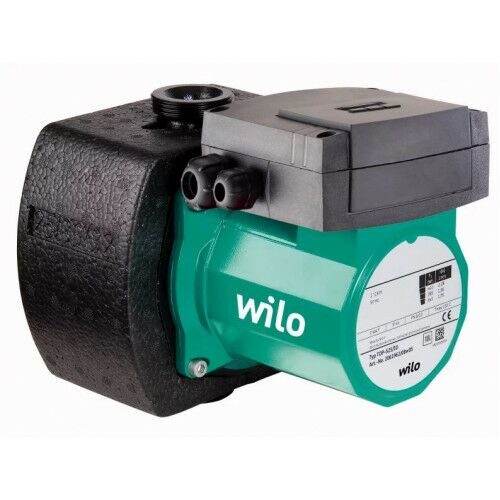

Циркуляционный насос Wilo TOP-S 30/4 (3~400/230 V, PN 10)

Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.

Напряжение питания, В	400/230

Артикул: 2044012 Категория: Циркуляционные насосы

Нужна консультация по оборудованию?

Подберем подходящее решение под задачи объекта, бюджет и требования по комплектации.

Описание и технические характеристики

Компактная гидравлика 30/4 на трехфазном 3~400 V и классе PN 10 нужна для щитовых объектов с минимальными потерями в контуре. Циркуляционный насос Wilo TOP-S 30/4 (3~400/230 V, PN 10) занимает нижний напорный шаг ветки 30-xx перед ступенями 30/5 и 30/7.

От TOP-S 30/4 (1~230 V, PN 10) отличает промышленное питание без смены индекса 04
От TOP-S 30/5 (3~400/230 V, PN 10) снижает гидравлику до базового шага серии 30

Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.

Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым подсоединением, возможен выбор ступеней частоты вращения.
Оснащение и функции

Ручная регулировка мощности с 3 ступенями частоты вращения
Насосы с 1-фазным электродвигателем:
- P до 90 Вт: встроенная защита обмотки от перегрева;
- P ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
Насосы с 3-фазным электродвигателем:
- P до 90 Вт: встроенная защита обмотки от перегрева;
- P ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
- Электроподключение к сети 3–230 В с опциональным штекером переключения
Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
Комбинированный фланец PN 6/PN 10 (при DN 40 — DN 65)
теплоизоляционные кожухи.

Описание серии

Тип
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением

Применение
системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

Обозначение

Пример:	TOP-S 40/10
TOP-S	Стандартный насос (с резьбовым или с фланцевым соединением)
40/	Номинальный внутренний диаметр для подсоединения
10	Номинальный напор [м] при подаче Q = 0 м/ч

Особенности/преимущества продукции

Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
Ручная регулировка мощности с 3 ступенями частоты вращения
Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата

Технические характеристики

Допустимый диапазон температур: от –20 до +130 °C,
кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)
Электроподключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (штекер переключения опционально)
- 3~400 В, 50 Гц
Класс защиты IP X4D
Резьбовое? или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Оснащение/функции
Режимы работы

Переключение ступеней частоты вращения

Ручное управление

Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P≥ 350 Вт)

Автоматическое управление

Встроенная защита обмотки от перегрева (только для насосов с P ≤ 180 Вт)

Сигнализация и индикация

Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P ≥180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
Контрольная лампа направления вращения (только для 3-фазных насосов)
Индикация выбранной ступени частоты вращения

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).

Оснащение

Для насосов с фланцевым подсоединением: исполнения фланца
- Стандартное исполнение для насосов DN 40 — DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P ≥180 Вт)
Серийная теплоизоляция для насосов, используемых в системах отопления

Материалы

Корпус насоса: Серый чугун
Рабочее колесо: Синтетический материал
Вал: Нержавеющая сталь
Подшипники: металлографит

Комплект поставки

Насос
Теплоизоляция
С уплотнениями для резьбового соединения
Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 ? DN 65)
Инструкция по монтажу и эксплуатации

Опции

Исполнение для особых напряжений по запросу.

Принадлежности

Резьбовые соединения для резьбового подсоединения
Контрфланцы при фланцевом подсоединении
Компенсаторы
Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
Для насосов 3~400 В:
- Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)

Документация
